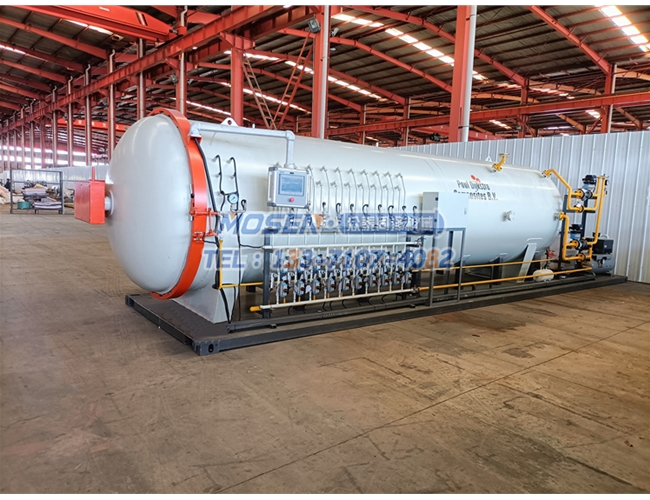

复合材料航空航天无人机热压罐

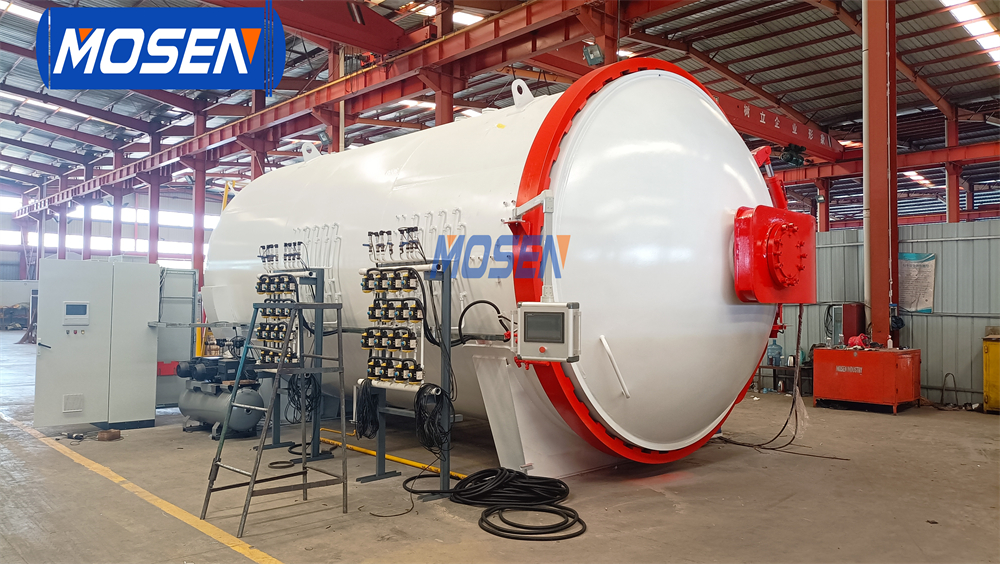

热压罐是一种具备高温、高压、真空闭环控制的大型压力容器，通过氮气 / 洁净压缩空气提供均匀气压，配合循环热风控温 + 真空袋除气，实现碳纤维 / 环氧、氰酸酯等预浸料的致密固化，获得低孔隙率（常≤0.5%）、高力学性能、高精度的航空结构件；是波音 787、空客 A350、F-35 等机型复合材料主承力部件的核心成型装备。 设备的尺寸可以按需定制，设备内径1-6米，设备长度3-20米等大型热压罐的设计。控制采用PLC+触摸屏（悬臂）控制系统+热压罐电脑控制系统+自动进出料系统。
碳纤维复合材料热压罐是碳纤维复合材料成型加工中的核心关键设备，主要用于碳纤维预浸料的固化成型，凭借的自主研发的温压控制能力，保障复合材料制品的优异性能，广泛应用于各类制造领域，是现代复合材料产业不可或缺的生产装备。其工作原理是通过密闭罐体内的加热、加压系统，为碳纤维预浸料提供稳定的固化环境，促使树脂充分流动、固化，终形成结构致密、性能可靠的复合材料制品。
碳纤维复合材料热压罐应用场景集中在对制品性能要求高的行业，核心领域为航空航天，用于成型飞机机翼、机身蒙皮、尾翼等关键结构件，可有效减轻机身重量、提升飞行安全性；在汽车制造领域，适配新能源汽车轻量化需求，用于生产 车身框架、电池外壳等部件，助力降低能耗；同时广泛应用于体育器材，如高尔夫球杆、网球拍、自行车车架等，能显著提升器材的强度与耐用性；此外，在医疗器械、船舶制造等领域也有少量应用，适配各类异形制品的成型需求。
热压罐是一种具备高温、高压、真空闭环控制的大型压力容器，通过氮气 / 洁净压缩空气提供均匀气压，配合循环热风控温 + 真空袋除气，实现碳纤维 / 环氧、氰酸酯等预浸料的致密固化，获得低孔隙率（常≤0.5%）、高力学性能、高精度的航空结构件；是波音 787、空客 A350、F-35 等机型复合材料主承力部件的核心成型装备。
|
参数名称
|
常规规格
|
备注
|
|
工作温度
|
室温-250℃，可定制至300℃
|
控温精度±1℃，满足不同树脂固化需求
|
|
工作压力
|
0-1.6MPa，可定制至2.5MPa
|
压力精度±0.01MPa，压力上升速率可调
|
|
罐体内径
|
500-3000mm
|
适配不同尺寸制品，材质为不锈钢304/316L
|
|
罐体长度
|
2000-10000mm
|
可按需定制加长，罐体壁厚8-20mm
|
|
温度均匀性
|
±2℃（罐内全域）
|
采用热风循环结构，确保固化均匀性
|
|
控温方式
|
电加热/蒸汽加热，可选导热油加热
|
加热功率5-500kW，可按需选配
|
|
控制系统
|
PLC智能控制，配触摸屏操作
|
可实现参数自动调节、报警、数据记录存储
|
|
冷却方式
|
水冷/风冷，可选强制冷却
|
冷却速率0.5-5℃/min，可控可调
|
|
安全保护
|
超温、超压、漏电、门未关保护
|
配备紧急泄压阀，保障设备运行安全
|
|
真空度
|
≤-0.095MPa
|
可选配高真空系统，去除制品气泡
|
- 飞机部件：机翼壁板、机身段、垂尾 / 平尾、发动机风扇叶片、机舱内饰骨架；
- 航天器部件：火箭整流罩、卫星支架、太阳能电池基板；
- 优势：能成型大型、复杂曲面、变厚度构件，压力与温度均匀，孔隙率远低于常压固化；A350 机身复材占比超 50%，显著减重并提升燃油效率。
